The Connect System

Наименование: The Connect System

Genesis Technologies

Брошюра Isol-8 Connect

Isol-8 Connect — это гибкая модульная система распределения розеток электропитания с дополнительными возможностями защиты и последовательности включения. Она предназначена для сложных инсталляционных проектов и разработана, а также производится, совместно с компанией Genesis Technologies и ее интеграционными партнерами. Система демонстрируется во всех презентационных центрах Genesis Technologies Design & Experience.

Isol-8 Connect  Isol-8 Connect  Isol-8 Connect

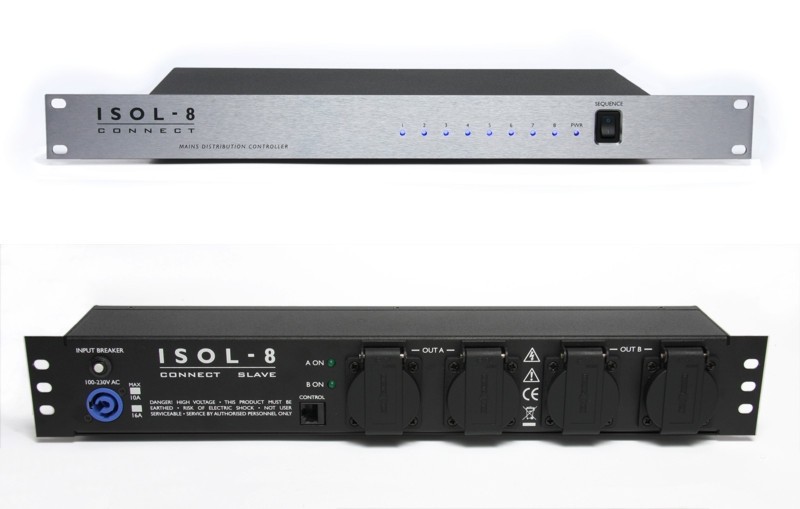

Два элемента составляют основу системы. Первый — Connect Controller — это ведущий контроллер, отвечающий за последовательность включения и отключения розеток на подключенных ведомых блоках Connect Slave (до четырех внешних блоков). С помощью дополнительных контроллеров и соединения через последовательный порт управления можно наращивать систему и создавать цепочные подключения. В результате самые сложные конфигурации оборудования могут получать команды к включению или отключению от электросети из одного пункта управления. Это дает не только удобства пользования, но и повышает надежность эксплуатации подключенных потребителей электроэнергии за счет снижения бросков тока при запуске, защиты от случайного отключения, а также снижает энергопотребление за счет ликвидации необходимости режима ожидания. Ведомые модули оснащены мощной системы фильтрации от помех и шумов электросети, что гарантирует оптимальное качество работы подключенных компонентов. Система отвечает требованиям высочайшей надежности и гибкости в эксплуатации.

Connect Controller

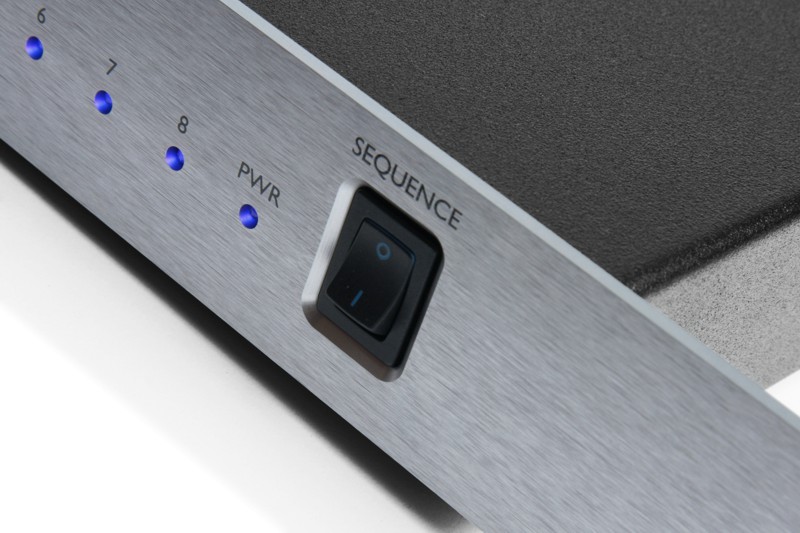

Контроллер Connect Controller может управлять последовательностью включения или включать/выключать до 8 каналов потребления электроэнергии. При этом для управления может использоваться как физический выключатель на передней панель, так и дистанционная подача оптоизолированного управляющего напряжения или магнитное управление бестоковым контактом. По габаритам контроллер занимает стандартный рэковый юнит 1U.

Connect Controller

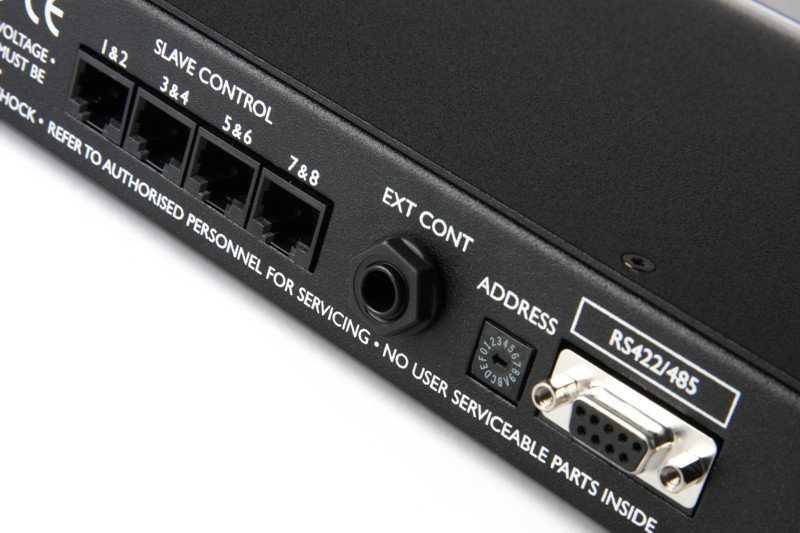

Задание последовательности или сочетаний вкл./выкл. для ведомых элементов может задаваться командами последовательного порта управления RS422/485 (как дополнительная опция может быть заказано управление через порт RS232). При этом контроллеру может быть присвоен свой адрес на выбор из 13 или он может быть адресован параллельно другому контроллеру по тому же адресу, что дает гибкие возможности управления. Для быстрой и простой установки последовательный порт оснащен стандартными кабельными соединениями с разъемами RJ45.

Connect Controller

Количество каналов управления: 8
Количество управляемых выходов: 4
Коды управления Собственной разработки, совместимы только с ведомыми блоками Slave
Разъем интерфейса управления RJ45
Дополнительные управляющие выходы 1/4"-гнездо моно (бестоковый контакт)
9-штырьковое гнездо D (последовательная шина и оптоизолированное управляющее напряжение)
Ввод электросети: 20A  Neutrik PowerCon
Габаритные размеры: 1U 19-дюймовый рэк
482 x 44 x 159 мм (Ш x В x Г) включая разъемы
Масса 2.5 кг
Корпус Стальное шасси, алюминиевая передняя панель
Сетевое напряжение: 230 В AC (версия EU)
Потребляемая мощность: не более 15 Вт
Потребляемая мощность в режиме ожидания менее 1 Вт

Ведомый блок Connect Slave

Connect Slave предназначен для монтажа сзади 19-дюймовой стойки, чтобы был обеспечен легкий доступ к розеткам. В блоке имеется две группы розеток с защитными фильтрами, каждая из которых может дистанционно включаться с помощью одного выхода управления ведущего контроллера Connect Controller. Можно выбрать разные наборы розеток для подключения кабелей электропитания в том числе счетверенный блок МЭК или пары британский, европейских (Schuko) или американских розеток. Ввод электропитания через байонетный разъем 20A Neutrik PowerCon, обеспечивающий надежную защиту от случайного отключения.

Connect Slave

Встроенный фильтр разработан на основе громадного опыта ISOL-8 по защите электрооборудования от попадания помех и шумов из электросети. Если в системе используется несколько фильтров, то подключенное оборудование также защищено от взаимопроникновения помех. Фильтрация ISOL-8 — это надежное решение, раскрывающее максимальное качество работы оборудования даже в условиях неидеального электропитания.

Connect Slave

Количество розеток: 2x2 (розетки) 2x4 (входные разъемы МЭК)
Варианты розеток: 13A Великобритания
США Nema 5-15
Евросоюз, Schuko
разъем МЭК IEC 10A
Ввод электропитания: 20A  Neutrik PowerCon
Габаритные размеры: 19-дюймовый рэк
482 x 70 x 92 мм (Ш x В x Г) включая разъемы
Масса 2.5 кг
Корпус стальное шасси
Сетевое электропитание 100-230 В AC
Максимальный потребляемый ток 10 А
Коды управления Собственной разработки, совместимы только с контроллером Controller
Разъем интерфейса управления RJ45
