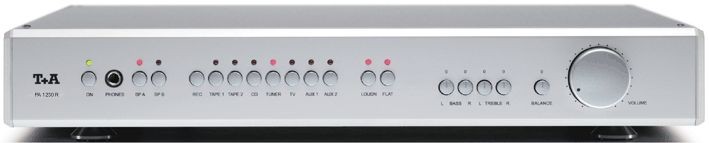

Если вы полагаете что один плюс один будет два, то этот тонкий интегрированный усилитель может заставиться вас призадуматься. Ведь он содержит два полноформатных отдельных компонента – предварительный усилитель P 1220 R и усилитель мощности A 1230 – и в тоже время он ни на миллиметр не больше чем любой из этих приборов. Где же все это помещается? И откуда берется весь этот чудесный динамический звук? Эти 300 Ватт номинальной мощности при сопротивлении 4 Ом? Откроем вам только один секрет: все это находится в нем. И вы можете услышать это и прочитать об этом. В этом компактном устройстве сочетаются технологии усилителя мощности A 1230 R и предварительного усилителя P 1220 R. Электронная схема отслеживает состояние сигналов в усилителе для защиты самого усилителя и акустических систем, подключенных к нему. Поскольку эта защитная схема расположена не в сигнальном канале, ее работа совершенно никак не сказывается на звуковой панораме. Схема контролирует состояние входного сигнала до того, как он попадет в выходной каскад и сравнивает его с состоянием выходного сигнала. При обнаружении малейшего отклонения (обрезание, искажение и т.п.) схема отключает выходные реле. Защитная схема также срабатывает в случае короткого замыкания выходов и перегреве прибора.

Разъемы

• GND: К этому разъему подключается провод заземления от аналогового проигрывателя пластинок, чтобы избежать появления жужжания.
• TUNER: Разъем для подключения источников сигнала высокого уровня, например, тюнера.
• CD: Входной разъем для подключения источников сигнала высокого уровня, например, проигрывателя дисков CD.
• AUX 1: Вход предварительного усилителя общего назначения с чувствительностью входа 250 мВ / 20 кОм.
• AUX 2: Вход предварительного усилителя общего назначения с чувствительностью входа 250 мВ / 20 кОм. При использовании модуля звукоснимателя ММ или MC вход AUX 2 задействуется для него.
  С модулем звукоснимателя ММ: входной разъем для проигрывателей пластинок с головкой звукоснимателя с подвижным магнитом (ММ). Емкостное сопротивление входа (100 пФ .. 500 пФ) и чувствительностью (1 мВ .. 5 мВ) изменяется при помощи переключателей. Следует просто установить значение в соответствии со значением, заявленным производителем звукоснимателя.
  С модулем звукоснимателя MC: входной разъем для проигрывателей пластинок с головкой звукоснимателя с подвижной катушкой (MC). Сопротивление входа (5 W .. 650 W) и чувствительностью (50 мВ .. 1000 мВ) изменяется при помощи переключателей. Следует просто установить значение в соответствии со значением, заявленным производителем звукоснимателя.
• TAPE 1: Входные и выходные разъемы для подключения устройств, которые могут записывать и воспроизводить записи (рекордеров).
• TAPE 2: Входные и выходные разъемы для подключения устройств, которые могут записывать и воспроизводить записи (рекордеров). Вход оборудован входным буфером, к нему можно подключать источники сигнала с высоким выходным сопротивлением (>1kW).
• TV: Входной разъем для подключения источников сигнала высокого уровня, например, телевизора или видеомагнитофона. Вход оборудован входным буфером для подключения к источникам сигнала с высоким выходным сопротивлением (>1 kW).
• PRE: Регулируемый асимметричный выход предварительного усилителя с разъемами cinch. Поскольку это выход с очень низким сопротивлением, он подходит для подключения очень длинных кабелей (например, для подключения активных акустических систем).
• SPEAKER A + B: К усилителю Можно подключить две пары громкоговорителей (АС A и АС В). : RC-IN: Входной разъем для приемника дистанционного управления E 2000.
• RC-OUT: Сигналы дистанционного управления передаются источникам через кабели дистанционного управления RZ 001, которые подключаются к разъемам RC-OUT.
• RLink: Выход управления – подготовка к управлению будущими компонентами системы "R" с расширенными функциями. Возможно, понадобится произвести обновление программного обеспечения.
• TASI: Подключение к декодеру объемного звука T+A.
