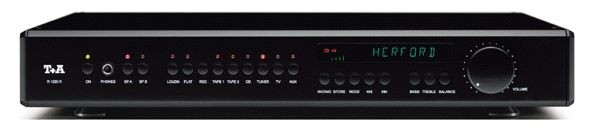

Модель R 1230 R – это совершенный симбиоз двух великолепных отдельных компонентов: интегрированного усилителя PA 1230 R и тюнера T 1210 R. Чтобы произвести это чудо миниатюризации, при изготовлении двухсторонней печатной платы секции тюнера мы применили технологию SMT, а ее чрезвычайно короткие сигнальные каналы гарантируют просто выдающиеся радиочастотные характеристики. Характеристики звука и измеряемые значения секции усилителя идентичны параметрам модели PA 1230 R, и огромная выходная мощности этого усилителя также в полном объеме представлена в ресивере. Компания T+A намеренно применяет одинаковую технология и философию конструкции во всех устройствах серии R, в результате чего все наши изделия имеют очень схожие характеристики звука. Наличие нашей изощренной технологии ICA и двухтактных зеркальных токовых каскадов класса А как в наших чистых усилителях, так и в ресиверах является хорошим примером этого подхода.

Разъемы

• GND: К этому разъему подключается провод заземления от аналогового проигрывателя пластинок, чтобы избежать появления жужжания.
• FM-ANT: Тюнер R1220R оборудован входом для антенны номиналом 75 Ом, обозначенным как FMANT, конструкция которого соответствует стандартному бытовому антенному или кабельному входу.
• CD: Вход для подключения к цифровому выходу механизма воспроизведения дисков CD.
• AUX / Phono: Вход предварительного усилителя общего назначения с чувствительностью входа 250 мВ / 20 кОм. При использовании модуля звукоснимателя ММ или MC вход AUX / Phono задействуется для него.
  С модулем звукоснимателя ММ: Входной разъем для проигрывателей пластинок с головкой звукоснимателя с подвижным магнитом (ММ). Емкостное сопротивление входа (100пФ..500пФ) и чувствительность (1мВ..5мВ) изменяется при помощи переключателей. Следует просто установить значение в соответствии со значением, заявленным производителем звукоснимателя.
  С модулем звукоснимателя MC: Входной разъем для проигрывателей пластинок с головкой звукоснимателя с подвижной катушкой (MC). Сопротивление входа (5W ..650W) и чувствительность (50мВ..1000мВ) изменяется при помощи переключателей. Следует просто установить значение в соответствии со значением, заявленным производителем звукоснимателя.
• TAPE 1: Входные и выходные разъемы для подключения устройств, которые могут записывать и воспроизводить записи (рекордеров).
• TAPE 2: Входные и выходные разъемы для подключения устройств, которые могут записывать и воспроизводить записи (рекордеров). Вход оборудован входным буфером, к нему можно подключать источники сигнала с высоким выходным сопротивлением (>1kW).
• TV: Входной разъем для подключения источников сигнала высокого уровня, например, телевизора или видеомагнитофона. Вход оборудован входным буфером, подключаемым к источникам сигнала с высоким выходным сопротивлением (>1kW ).
• PRE: Переключаемый асимметричный выход предварительного усилителя с разъемами cinch. Поскольку это выход с очень низким сопротивлением, он подходит для подключения очень длинных кабелей (например, для подключения активных акустических систем).
• SPEAKER A + B: Можно подключить две пары громкоговорителей (АС A и АС B). Сопротивление каждого громкоговорителя не должно быть меньше 4 Ом (номинал DIN).
• RC-IN: Входной разъем для приемника дистанционного управления E 2000.
• RC-OUT: Сигналы дистанционного управления передаются источникам через кабели дистанционного управления RZ 001, которые подключаются к разъемам RC-OUT.
• RLink: Выход управления – подготовка к управлению будущими компонентами системы "R" с расширенными функциями. Возможно, понадобится произвести обновление программного обеспечения.
• TASI: Подключение к декодеру объемного звука T+A.
